Bảng điện H801MPWD-AC

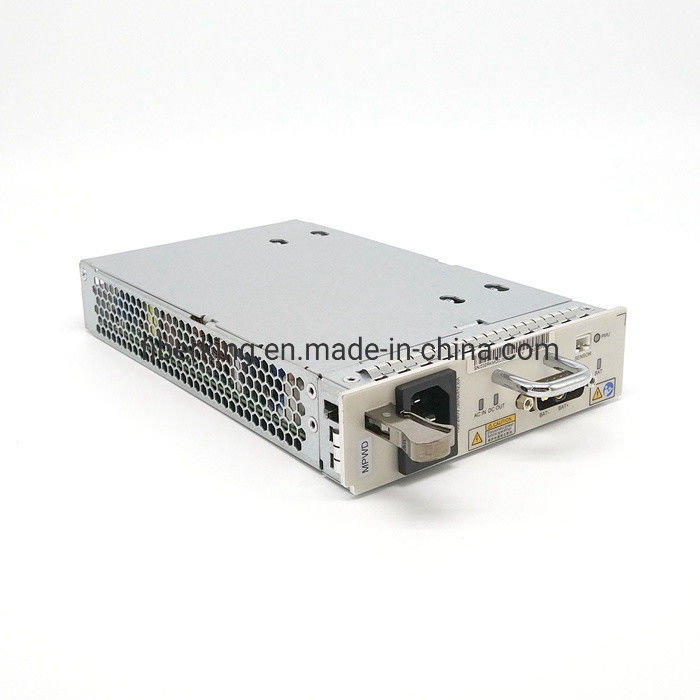

Huawei Mpwd Power Board AC 220V Module Embedded Olt Ma5608t


Bo mạch H801MPWD là một bo mạch nguồn AC, bao gồm một đơn vị nguồn AC và một đơn vị giám sát.Bo mạch cung cấp năng lượng cho thiết bị và hỗ trợ pin axit-chì để dự phòng nguồn điện.Bộ nguồn AC cung cấp bảo vệ quá dòng, bảo vệ quá áp đầu ra, bảo vệ ngắn mạch và bảo vệ quá nhiệt.Thiết bị giám sát cung cấp khả năng quản lý toàn diện cho hệ thống điện và pin lưu trữ, đồng thời cung cấp các chức năng giám sát môi trường nhất định.

Tổng quat

Bo mạch H801MPWD hỗ trợ các chức năng và thông số kỹ thuật sau:

  • Điện áp AC đầu vào: -100 V đến -240 V
  • Tần số AC đầu vào: 50 Hz đến 60 Hz
  • Đầu vào nguồn điện xoay chiều một pha ba dây
  • Cổng pin, ổ cắm đầu cuối 3V3, hỗ trợ nguồn điện đầu vào DC
  • Đầu vào pin axit chì, bảo vệ phân cực ngược và bảo vệ cầu chì
  • Điện áp nguồn DC đầu ra: -48 V (có thể điều chỉnh từ -42 V đến -57,6 V)
  • Công suất đầu ra định mức: 400 W
  • Giám sát báo động
  • Bật và tắt mô-đun chỉnh lưu;cân bằng và sạc nổi cho mô-đun chỉnh lưu
  • Ngắt kết nối điện áp thấp của pin;quản lý sạc và xả pin lưu trữ

Nguyên tắc làm việc

Hình 1 minh họa nguyên lý hoạt động của bo mạch H801MPWD.
Hình 1Nguyên lý làm việc của bo mạch H801MPWD
Nguyên lý hoạt động cơ bản của bo mạch H801MPWD như sau:

  • Nguồn điện đầu vào AC được cung cấp cho bo mạch.Sau khi chuyển đổi AC / DC, nguồn điện được cung cấp cho bảng nối đa năng của hệ thống ở -48 V (có thể điều chỉnh).
  • Bo mạch hỗ trợ đầu vào pin.Bộ phận giám sát quản lý việc sạc và xả pin.
  • Bo mạch giao tiếp với hệ thống thông qua bảng nối đa năng, phần cứng bảng báo cáo và thông tin nhãn điện tử tới bảng nối đa năng.
  • Bo mạch hỗ trợ giao tiếp với bộ giám sát thông qua giao thức 485 để điều chỉnh điện áp và dòng điện và báo cáo thông tin cảnh báo.
  • Bo mạch cấp nguồn 3,3 V từ hệ thống đến thiết bị giám sát.
  • Đơn vị giám sát quản lý ắc quy axit-chì.
  • Bộ ghép quang thực hiện chức năng ngắt kết nối điện áp thấp của pin.
  • Bo mạch cung cấp chức năng kiểm tra phân phối điện và báo cáo cảnh báo.

Bảng mô tả

Bảng 1 mô tả bảng điều khiển phía trước của bo mạch H801MPWD.
Bảng 1Mặt trước của bo mạch H801MPWD



AC IN: Đèn LED đầu vào AC

Màu xanh lá cây: trên

Cho biết rằng nguồn AC đầu vào là bình thường.

Tắt

Cho biết nguồn điện đầu vào AC không bình thường.

DC OUT: Đèn LED đầu ra DC

Màu xanh lá cây: trên

Cho biết rằng công suất đầu ra DC là bình thường.

Tắt

Cho biết công suất đầu ra DC không bình thường.

BAT: Đèn LED đầu vào nguồn

Màu xanh lá cây: trên

Cho biết rơle được nhấc.

Tắt

Cho biết rơ le bị rơi ra ngoài.

PMU: Đèn LED trạng thái chạy

Màu xanh lá cây: bật trong 0,25 giây và tắt liên tục trong 0,25 giây

Cho biết rằng quá trình tải chương trình đang diễn ra.

Màu xanh lá cây: bật trong 1 giây và tắt liên tục trong 1 giây

Cho biết bo mạch chạy bình thường.

Màu đỏ: bật trong 0,25 giây và tắt liên tục trong 0,25 giây

Cho biết bảng đang khởi động.

Đỏ: bật

Cho biết rằng một báo động quan trọng được báo cáo.

Màu cam: bật trong 0,25 giây và tắt liên tục trong 0,25 giây

Cho biết rằng một báo động nhỏ được báo cáo.

Các cổng

Các cổng của bo mạch H801MPWD được đặt trên bảng điều khiển phía trước của nó.Bảng 2 mô tả các cổng của bo mạch H801MPWD.

ban 2Bảng 1-3 Các cổng của bo mạch H801MPWD

Hải cảng

Chức năng

Kết nối

Cổng đầu vào AC

Được kết nối với ổ cắm điện và được sử dụng cho đầu vào nguồn AC

Yêu cầu về cáp: không có halogen ít khói;
màu nâu cho dây L;màu xanh lam cho dây N;màu xanh lá cây vàng cho dây PE

Cổng đầu vào pin

Được kết nối thông qua đầu nối 3V3 và được sử dụng cho đầu vào pin

-

Cổng cho cảm biến nhiệt độ pin

Kết nối với cảm biến nhiệt độ

-

Thông số kỹ thuật

Bảng 3 liệt kê các thông số kỹ thuật của bo mạch H801MPWD.
bàn số 3Thông số kỹ thuật của bo mạch H801MPWD

Bảng

Kích thước (W x D x H)

Sự tiêu thụ năng lượng

H801MPWD

  • Hệ mét: 35,56 mm x 237,00 mm x 134,84 mm
  • Đế: 1,4 inch x 9,33 inch x 4,49 inch.
  • Tĩnh: 2 W
  • Hiệu suất truyền tối đa: 93% (220 V, 100% tải, 25 ° C)


Sản phẩm hiện thực

Huawei Mpwd Power Board AC 220V Module Embedded Olt Ma5608t
